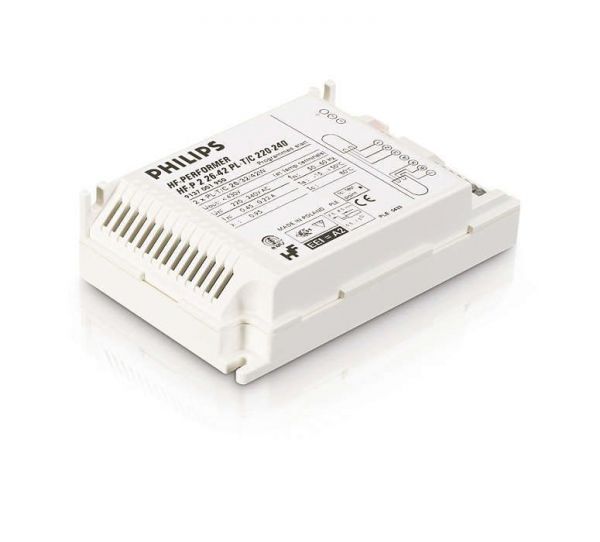

Der HF-Performer II ist ein robustes und kompaktes elektronisches Hochfrequenz-Vorschaltgerät. Diese überaus effiziente und flexible Lösung für MASTER PL-T/C/R/T5c eignet sich insbesondere für Anwendungen, in denen eine hohe Energieeffizienz erforderlich ist. Sie kann aber auch in Bereichen zum Einsatz kommen, wo die Beleuchtung ein komfortables Ambiente erzeugen soll oder in denen flackerfreies Licht benötigt wird.
Allgemeine Eigenschaften Anwendungscode EII Typ Version mk4 Lampentyp PL-T/C/L/TL5C Lampenanzahl 2 piece/unit Anzahl Produkte für MCB (16 A Typ B) (Nom) 12 Automatischer Neustart Ja
Elektrische Kenndaten Eingangsspannung 220 bis 240 V Eingangsfrequenz 50 bis 60 Hz Betriebsfrequenz (max.) - kHz Betriebsfrequenz (min.) 42 kHz Betriebsfrequenz (Nom) 45 kHz Zündmethode Warm Start Spitzenwert (max.) 1.7 Leistungsfaktor, 100 % Last (Nom) 0.95 Zündzeit (max.) 0.52 s Leistung mit Netzspannung (AC) -8%-+6% Sicherheit mit Netzspannung (AC) -10%-+10% Ableitstrom (nom.) 0.5 mA Einschaltstromweite 0.35 ms Leistungsabweichung -2%/+2% Ballast Factor (Nom) 1 Verlustleistung (Nom) 4.35-4.93 W Einschaltstrom (max.) 31 A
Verdrahtung Typ Anschlussklemme Eingang Insert Kabelkapazität Ausgangskabel Sekundärseite (Nom) 100 pF Anschlussklemme sekundär Insert Leitungslänge Hot Wire 0.75 m Abisolierlänge 7.5-8.5 mm Master/Slave (zweilampig) Not applicable [ Master/Slave oper. not applicable] Leitungsquerschnitt primär 0.50-1.50 mm² Leitungsquerschnitt sekundär 0.50-1.50 mm² Kabelkapazität Ausgangskabel zu Erde (Nom) 100 pF
Systemeigenschaften Spezifizierte Lampenleistung des Vorschaltgeräts 22-42 W Lampen-Nennleistung für PL-T/C 22/42 W
Temperaturkenndaten Umgebungstemperatur (max.) 50 °C Umgebungstemperatur (min.) -25 °C Lagertemperatur (max) 80 °C Lagertemperatur (min) -40 °C Gehäusetemperatur (Nom) 75 °C Maximum T-Gehäuse (max.) 75 °C Zündtemperatur (max) 50 °C T-Zündung (min.) -25 °C
Notlicht Batteriespannung Lampenzündung 198-254 V Batteriespannung Lampenbetrieb 176-254
Zulassungen und Anwendungseigenschaften Energieeffizienzindex A2 EMV 9 kHz … 30 MHz EN55015 EMV 30 MHz … 1000 MHz EN55022 level B Sicherheitsstandard IEC 61347-2-3 Leistungsstandards IEC 60929 Qualitätsstandard ISO 9000:2000 Umweltnorm ISO 14001 Oberschwingungen IEC 61000-3-2 EMC-Immunitätsstandard IEC 61547 Vibrationsstandard IEC68-2-6 F c Erschütterungsstandard IEC 68-2-29 Eb Luftfeuchtigkeitsstandard EN 61347-2-3 clause 11
Zeichen & Zertifikate CE ENEC Zertifikat VDE-EMV Zertifikat Temperatur-Kennzeichnung Yes Notfallstandard IEC 60598-2-22 Brumm- und Geräuschpegel Nicht wahrnehmbar
