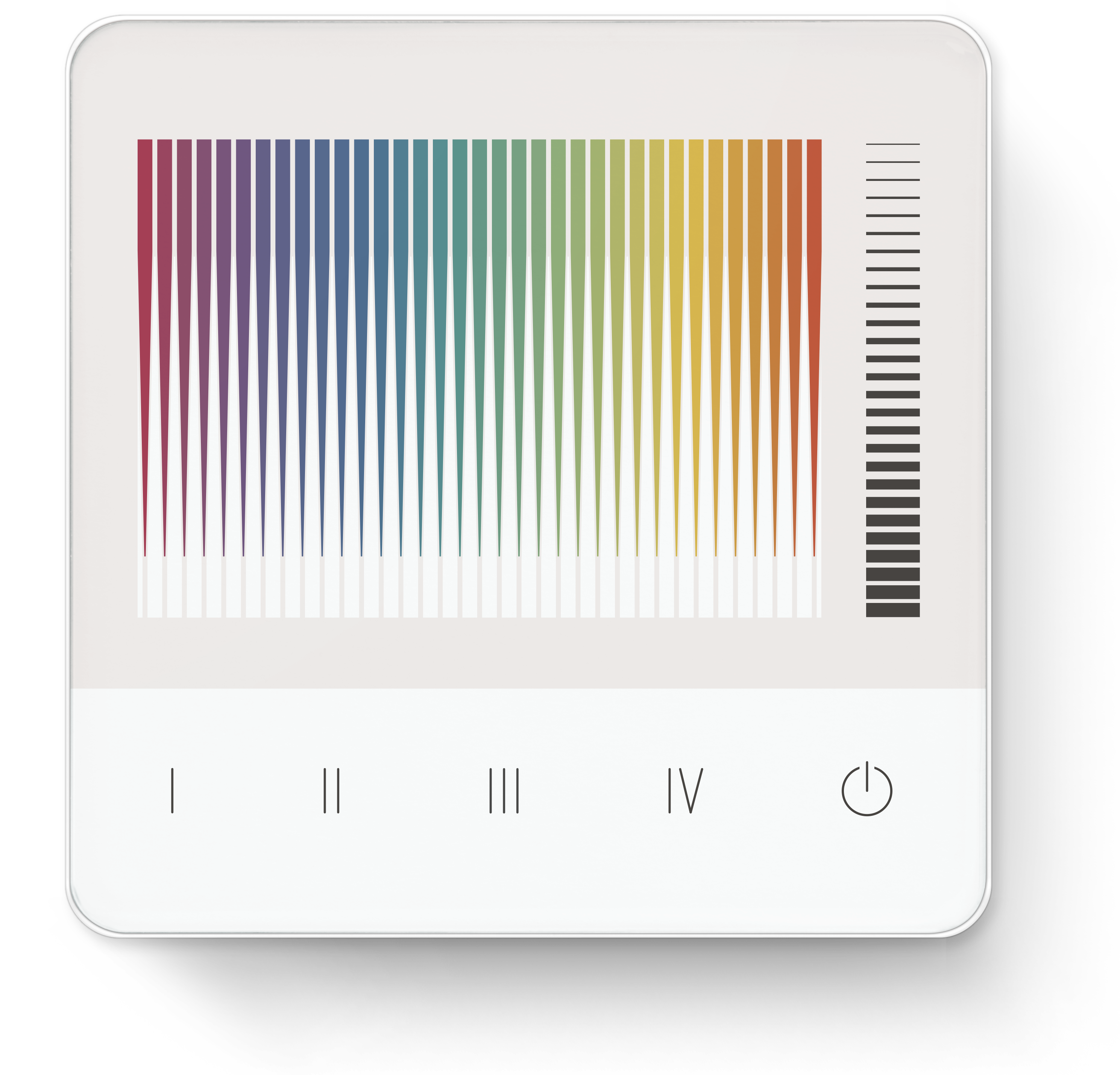

kapazitives Touchpanel, bis 16 Tasten, diverse Funktionen / Makros, DALI-2 Instanzen, Funktion: Helligkeitsregelung, RGBW Farbregelung + Weiß, Menu¨leiste: 4 Szenen, an / ausAbmessungen (LxBxH): 88x88x8,5mm
• Multifunktionales Bediengerät für DALI und DALI-2 Systeme• Multimasterfähig. Es können mehrere Module in einem DALI-Kreis und/oder einer DALI-Gruppe installiert werden.• Kapazitive Touch Bedienfläche• Bis zu 16 konfigurierbare Tasten.• Standardlayouts und Werkseinstellung für einfache Installation ohne Konfiguration• Flexibles Layout - Individuelle Gestaltung – Layout Austausch vor Ort zusätzliche bedruckte Layoutgläser als Zubehör erhältlich• Einfache Konfiguration über LUNATONE DALI USB-Interface und DALI-Cockpit Softwaretool.• Bedienfläche aus Glas• Rahmenmaterial aus Kunststoff (RAL 9016). Aluminiumrahmen oder Kundenspezifische Rahmenfarben auf Anfrage.• Integrierter DALI-2 Application Controller• Application Controller: DALI-Geräte direkt steuern • Der Application Controller ermöglicht neben den Standard DALI Befehlen auch DALI DT8 TC und RGB(W) Steuerung und Makros. • Instanzmodus: Einfache Integration durch 16 DALI-2 Pushbutton Instanzen und 5 DALI-2 Analog Instanzen (Slider) • Einfache Installation: Montage an einer Unterputzdose • Das Modul wird vom DALI-Kreis versorgt, keine zusätzliche Versorgung notwendig • Version mit integrierter Dali Power Supply erhältlich („-PS“) • DALI-2 Steuergerät nach IEC62386- 103.Spezifikation, Kenndaten:Typ DALI-2 TouchpanelArtikelnummer 24035410GTIN 9010342013089DALI-Interface, Versorgung: DA, DAArt des Ausgangs DALI, DALI-2, Multimaster, VersorgungKennzeichnung Klemmen DA, DASpannungsbereich 9,5V … 22,5Vdc according to IEC62386typ. Stromaufnahme DALI (bei 16,5V) 2 mAAnzahl der DALI Adressen für EVGs 0Anzahl der DALI Adressen für Steuergeräte 1Isolationsdaten:Impulsspannungskategorie IIVerschmutzungsgrad 2Bemessungsisolationsspannung 250VIsolierung DALI/Gehäuse verstärkte IsolierungIsolationsprüfspannung DALI/Gehäuse 3000VacUmgebungsbedingungen:Transport- und Lagertemperatur -20°C … +75°CBetriebstemperatur -20°C … +45°Crel. Luftfeuchte, nicht kondensierend 15% … 90%Allgemeine Daten:Abmessungen 87,7mm x 87,7mm x 16,5mmMontage Einbau InstallationsdoseBedienfläche: Glas, Gehäuse: KunststoffErwartete Lebensdauer 100.000hSchutzklasse II (bei bestimmungsgemäßer Montage)Schutzart Gehäuse IP40Schutzart Klemmen IP20Herstellerspezifische Betriebsarten Application Controller, DALI-2 InstancemodeKlemmen:Anschlusstyp FederkraftklemmeAnschlussvermögen eindrähtig 0,5 … 1,5 mm2 (AWG20 … AWG16)Anschlussvermögen feindrähtig 0,5 … 1,5 mm2 (AWG20 …AWG16)Anschlussvermögen mit Adernendhülsen 0,25 … 1 mm2Abisolierlänge Anschlussdrähte 8,5 … 9,5 mm / 0,33 … 0,37 inchKlemme lösen DruckmechanismusNormen:DALI IEC62386-101:2014, IEC62386-103:2014EMV EN 61547EN 50015 / IEC CISPR15Elektrische Sicherheit EN 61347-2-11, EN 61347-1Markings DALI-2, CEEigenschaften:
